Sikaflex®-265
Le Sikaflex®-265 est un polyuréthanne monocomposant hautes performances qui se transforme sous l’action de l’humidité atmosphérique en un élastomère de dureté Shore A voisine de 45 à 20°C. Le Sikaflex®-265 est fabriqué suivant les règles d’assurance qualité ISO 9001 et 14001.
- Polyuréthanne monocomposant
- Grande facilité d’application
- Durcissement rapide
- Résistant aux UV et au vieillissement
- Sans solvant ni PVC
- Adapté aussi bien aux applications manuelles qu’automatisées
- Adhésion sans primaire sur verre
AVANTAGES DU PRODUIT
- Polyuréthanne monocomposant
- Grande facilité d’application
- Durcissement rapide
- Résistant aux UV et au vieillissement
- Sans solvant ni PVC
- Adapté aussi bien aux applications manuelles qu’automatisées
- Adhésion sans primaire sur verre
Utilisation
Le Sikaflex®-265 est recommandé pour des applications de collage structural, et en particulier de collage de tous types de vitrages en première-monte comme en réparation (verre minéral). Consulter notre Service Technique avant tout collage de vitrages feuilletés incorporant des antennes intégrées ou éléments chauffants. Le Sikaflex®-265 contient des agents de stabilisation aux UV, et se lisse facilement ; il peut donc être utilisé pour réaliser des joints de finition et d’aspect.Emballage
| Cartouche | 300 ml |
| Recharge | 400 + 600 ml |
| Tonnelet | 23 l |
| Fût | 195 l |
Détails produits
| Base chimique | polyuréthane monocomposant | |
| Couleur (CQP 001-1) | noir | |
| Méchanisme de cure | a l'humidité ambiante | |
| Densité à l'état frais (CQP 006-4) | 1.3 kg/l | |
| Propriétés rhéologiques | Bonne | |
| Température d'application | + 10°C à + 35°C | |
| Temps de formation de peau (CQP 019-1) | 45 minutes A | |
| Vitesse de durcissement (CQP 049-1) | (voir diagram) | |
| Dureté shore A (CQP 023-1 / ISO 7619-1) | 45 | |
| Résistance à la traction (CQP 036-1 / ISO 527) | 6 MPa | |
| Allongement à la rupture (CQP 036-1 / ISO 527) | 450 % | |
| Résistance à la déchirure (CQP 045-1 / ISO 34) | 12 N/mm | |
| Résistance au cisaillement (CQP 046-1 / ISO 4587) | 4,5 MPa | |
| Service temperature (CQP509-1 / CQP513-1) | - 40°C à + 90°C | |
| Durée de conservation (CQP 016-1) | cartouches / recharges Fûts / tonnelets | 9 mois B 6 mois B |
| CQP = Corporate Quality Procedure | A) 23°C / 50 % r.h. | B) storage inférieur à 25 °C |
MECANISME DE CURE
Le Sikaflex®-265 polymérise sous l’action de l’humidité de l’air. Lorsque la température s’abaisse, la quantité d’eau contenue dans l’air diminue ce qui a pour conséquence de ralentir la réaction de durcissement (voir diagramme).

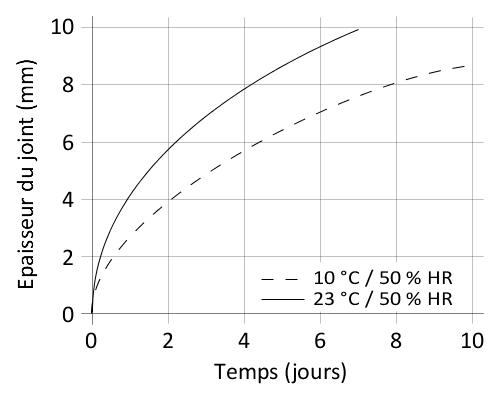

Diagram 1: Vitesse de durcissement de Sikaflex®-265
RÉSISTANCE CHIMIQUE
Le Sikaflex®-265 résiste bien à une action prolongée de l’eau, des solutions de nettoyage en phase aqueuse (neutres, acides ou alcalines, sans chlore et en concentrations normales). Il résiste à l’action temporaire des carburants, huiles minérales graisses végétales ou animales. Le Sikaflex®-265 ne résiste pas à l’action des acides organiques, solutions acides et basiques concentrées ainsi qu’aux solvants. Ces informations sont données à titre indicatif. Nous contacter pour toute application spécifique.
Application
METHODE D'APPLICATION
Dans le cas d’une réparation, retirer le vitrage endommagé suivant les instructions du fabricant.
Surface preparation
Les surfaces doivent être propres, saines et sèches, exemptes de graisse et dépoussiérées.
Avant toute opération de collage, il est nécessaire de nettoyer les surfaces avec le Sika® Activateur. Dans certains cas, la préparation de surface sera complétée par du Sika® Primaire-206 G+P (voir ciaprès).
Sika® Activateur seul :
- Vitrage avec bandeau céramique (base minérale) opaque et uniforme (transmission lumineuse < 0,1%)
- Baie en métal recouverte d’un apprêt pour peinture retouchée partiellement avec une peinture fraîche (surface < 25%)
- Ancien joint polyuréthanne arasé
Sika® Activateur +
Sika® Primaire-206 G+P :
- Vitrage sans bandeau céramique ou avec une protection UV insuffisante (céramique pas assez opaque, bande de recouvrement extérieure trop étroite)
- Baie en métal recouvert d’une laque de finition bi-composant
- Pour toute application spécifique, contacter votre Technicien Sika.
Application
Le Sikaflex®-265 est mis en oeuvre au moyen de tout système d’application pour produit monocomposant : pistolets manuels ou pneumatiques (commercialisés par Sika) ou groupe de pompage (pour obtenir des conseils sur les matériels de pompage consulter votre technicien Sika).
L’épaisseur du cordon devra être uniforme, pour cela nous recommandons l’utilisation d’une canule à découpe triangulaire (voir schéma ci-dessous).
Figure 1: Configuration de joint recommandée
Le Sikaflex®-265 doit être appliqué à une température comprise entre + 10°C et + 35°C. Température optimum d’application : +15°C à +25°C.
Lissage et finition
Le Sikaflex®-265 utilisé en joint de finition doit être déposé légèrement en excès, et en évitant tout vide ou inclusion d’air. Oter ensuite les excès de produit à l’aide d’une spatule. Le lissage des joints doit être réalisé avant que le produit n’ait formé sa peau. Nous recommandons d’utiliser le Sika® Tooling Agent N.
Nettoyage
Les résidus de Sikaflex®-265 non polymérisés peuvent être nettoyés avec le Sika® Remover-208. Une fois durci, le produit ne peut être enlevé que mécaniquement. Le nettoyage des mains et de la peau doit être effectué immédiatement à l’aide des lingettes Sika® Clean ou d’un savon adapté. Ne pas utiliser de solvants !
