SikaWrap®-230 C
Le SikaWrap®-230 C est un tissu unidirectionnel de renforcement de structures, à base de fibres de carbone, applicable « à sec » (sans imprégnation préalable des fibres).
- Facile à appliquer sur des surfaces planes ou courbes (poteaux, cheminées, dômes, silos ;)
- Multifonctions : renforcement vis-à-vis des efforts de flexion, de cisaillement, de traction, de torsion
- Légèreté ; permet un renforcement sans alourdir la structure
- Dispose de fibres de maintien latéral pour une meilleure stabilité du tissu
- Utilisation et application optimisées : tissu existe en 2 largeurs (30 et 60 cm)
Utilisation
Renforcement de structures en béton armé ou précontraint, en maçonnerie et en bois, pour augmenter la reprise d’effort de flexion et de cisaillement :- Renforcement des poutres vis-à-vis de l’effort tranchant

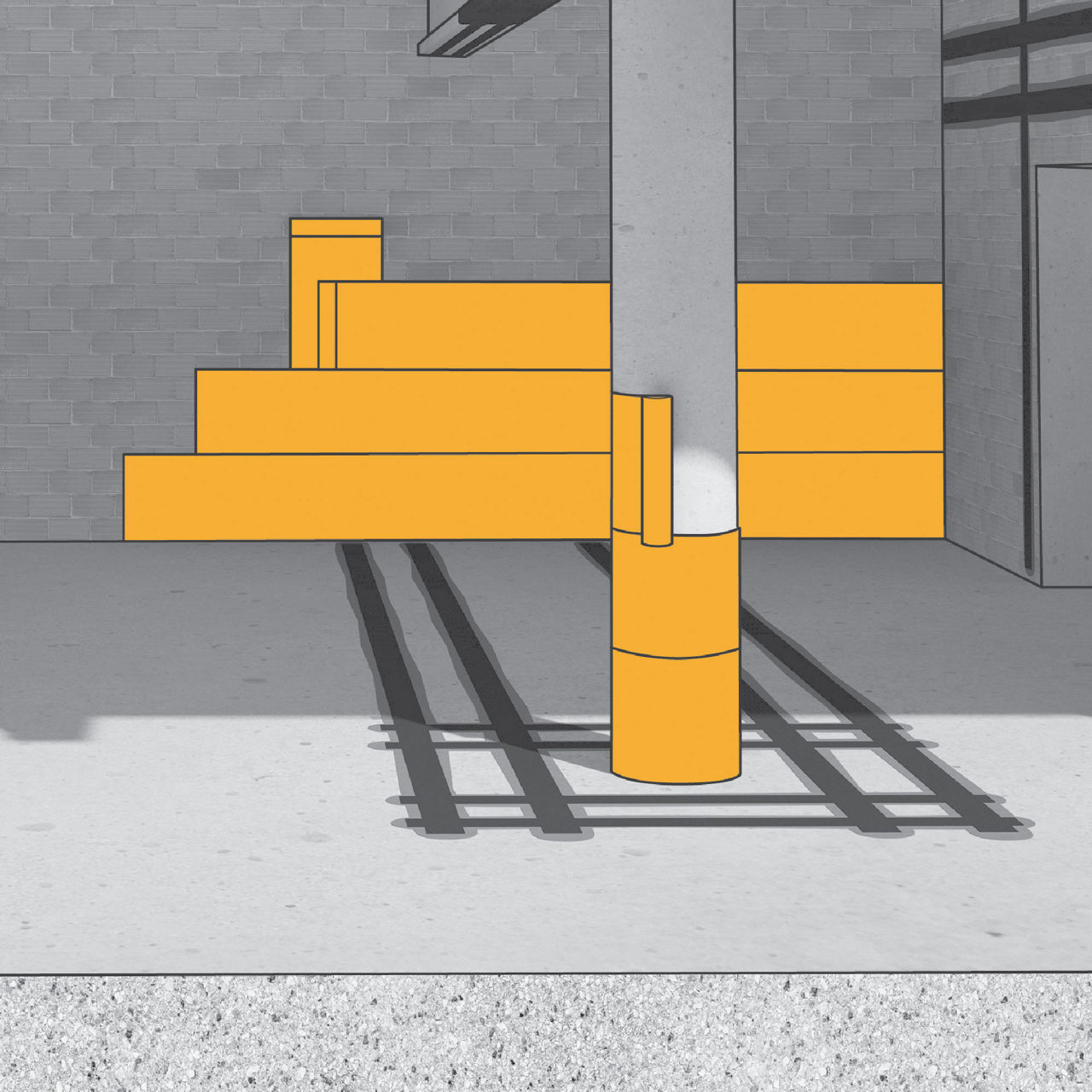

- Augmentation de la résistance et de la ductilité des poteaux par confinement (section circulaire, carrée)
- Augmentation de la capacité portante des éléments de la structure
- Amélioration de la tenue des maçonneries vis-à-vis des efforts sismiques
- Renforcement suite à un changement de destination, modifications, rénovations, réaménagement de locaux
- Réparation de dommages (chocs, incendies, corrosion aciers internes,..)
- Reprises des défauts des structures (problème de conception, de calcul,..)
- Mise en conformité suite à l’évolution de la réglementation (renforcement parasismique, nouveau code de calcul).
Avantages
- Facile à appliquer sur des surfaces planes ou courbes (poteaux, cheminées, dômes, silos ;)
- Multifonctions : renforcement vis-à-vis des efforts de flexion, de cisaillement, de traction, de torsion
- Légèreté ; permet un renforcement sans alourdir la structure
- Dispose de fibres de maintien latéral pour une meilleure stabilité du tissu
- Utilisation et application optimisées : tissu existe en 2 largeurs (30 et 60 cm)
Emballage
| Longueur du rouleau | Largeur du tissu | |
| Carton de 1 rouleau | ≥ 50 m | 300 mm / 600 mm |
Détails produits
AGRÉMENTS / NORMES
France: CSTB - Avis Technique n°3.3/19-1005_V1.
Slovaquie : TSUS, Building Testing and research institutes, Technical Approval TO-09/0080, 2009: Systémy dodatočného zosilňovania konštrukcií Sika® CarboDur® a SikaWrap® (Slovak).
Pologne : Technical Approval ITB AT-15-5604/2011: Zestaw wyrobów Sika CarboDur do wzmacniania i napraw konstrukcji betonowych
Pologne : Technical Approval IBDiM Nr AT/2008-03-0336/1 „Płaskowniki. pręty, kształtki I maty kompozytowe do wzmacniania betonu o nazwie handlowej: Zestaw materiałów Sika CarboDur® do wzmacniania konstrukcji obiektów mostowych
USA: ACI 440.2R-08, Guide for the Design and construction of Externally Bonded FRP Systems for strengthening concrete structures, July 2008
Royaume Uni : Concrete Society Technical Report No. 55, Design guidance for strengthening concrete structures using fibre composite material, 2012.
Type de fibre
Tissu de fibres de carbone de couleur noire
Orientation des fibres : 0° (unidirectionnelle, dans le sens de la longueur du tissu).
99% fil de chaîne en fibres de carbone, 1% fil de trame en fibres thermoplastiques blanches assurant une bonne stabilité dimensionnelle (heat-set process).
Durée de Conservation
24 mois à partir de la date de production
Conditions de Stockage
stocker en emballage d’origine intact et non ouvert à l’abri d’une exposition directe au soleil, au sec et à une température comprise entre +5°C et 35°C.
Densité de la fibre sèche
1.82 g/cm3
Epaisseur de la fibre sèche
0.129 mm
Masse par Unité de Longueur
235 g/m2 ± 10 g/m2
Résistance à la traction de la fibre sèche
| > 4 000 MPa Valeur dans le sens longitudinal des fibres | (ISO 10618) |
Module d'élasticité en traction de la fibre sèche
| > 230 000 MPa Valeur dans le sens longitudinal des fibres | (ISO 10618) |
Structure du système
Le système (tissu + résine) ne doit subir aucune modification ni changement de constituant.
Primaire et Résine d’imprégnation : Sikadur®-330.
Tissu de renforcement structural : SikaWrap®-230 C.
Pour obtenir des détails sur la résine, sur l’application du tissu et sur d’autres informations générales, consulter la Notice Produit du Sikadur®-330 et l’Avis Technique n°3.3/19-1005_V1 du CSTB.
Épaisseur nominale du Stratifié
| 0,129 mm | (EN 2561*) |
Valeur dans le sens longitudinal des fibres
1 couche de tissu, minimum 27 échantillons par séries d’essais
* échantillon de 50 mm
Section nominale du Stratifié
| Section de calcul par largeur de 1000 mm : 129 mm² | (EN 2561*) |
Valeur dans le sens longitudinal des fibres
1 couche de tissu, minimum 27 échantillons par séries d’essais
* échatillon de 50 mm
Module d'Élasticité en Traction du Stratifié
| moyenne | caractéristique |
| 225 GPa | 220 GPa |
Valeur dans le sens longitudinal des fibres
1 couche de tissu, minimum 27 échantillons par séries d’essais
*échantillon de 50 mm
Résistance à la traction
| moyenne | caractéristique |
| 3500 MPa | 3200 MPa |
Valeur dans le sens longitudinal des fibres
1 couche de tissu, minimum 27 échantillons par séries d’essais
*échantillon de 50 mm
Application
Consommation
La consommation peut varier suivant la rugosité et la planéité du support.
Imprégnation de la 1ère couche : ~ 0,8 – 1,2 kg/m²
Imprégnation des couches suivantes : ~ 0,7 kg/m²
Consulter l’Avis Technique du CSTB n°3.3/19-1005_V1.
QUALITÉ DU SUPPORT
La qualité du support doit être contrôlée dans tous les cas. Un diagnostic de l’ouvrage est recommandé (norme NF EN 1504-9, Réparation des structures en béton).
Support en béton : la résistance moyenne en traction directe de la surface de béton préalablement préparée doit être de 1 MPa au minimum ou conforme aux spécifications du dossier de consultation.
Consulter l’Avis Technique du CSTB n°3.3/19-1005_V1.
PRÉPARATION DU SUPPORT
Supports Béton et maçonnerie:
- Le support doit recevoir une préparation de surface adaptée pour le rendre propre, sain, exempt de laitance, d’agents polluants, de graisse, d’huile, de particules friables, d’anciens revêtements,...
- Le support ne doit pas être gelé, ni présenter de film d’eau en surface au moment de la mise en oeuvre de la colle.
- Ne pas réaliser d’opération de collage en cas de risque de condensation sur le support. Contrôle à faire préalablement au démarrage du mélange du kit de Sikadur®-330.
- Réparation et reprofilage : dans les cas où des défauts (béton carbonaté, faible enrobage des barres d’armature) doivent être réparés ou si un reprofilage est nécessaire, les systèmes suivants peuvent être utilisés :
▪ Protection des armatures apparentes corrodées :
Sikatop® Armatec -108 M,
▪ Produits de réparation structurale : mortier de
réparation à base de résine époxy Sikadur®-43 Mortier NF,
ou les mortiers hydrauliques de réparation Sika®
Monotop®- 411 RM(application horizontale, verti
-cale, sous face)
Consulter les Notices Produits concernées ainsi que l’Avis Technique du CSTB n°3.3/19-1005_V1 pour obtenir des détails sur l’application.
