Sika® CarboDur® S
Sika® CarboDur® S
Sika® CarboDur® S
Sika® CarboDur® S

Sika® CarboDur® S

Lamelles pultrudées à base de fibres de carbone pour le renforcement de structures.

                  Avis Technique CSTB n°3.3/20-1021-V1

Les Sika® CarboDur® S sont des P.R.F.C. pultrudés (Polymères Renforcés de Fibres de Carbone), à base de fibres de carbone noyées dans une matrice époxydique. Ils se présentent sous forme de lamelles préfabriquées en usine, et sont conçus pour le renforcement des structures en béton armé, en béton précontraint, en bois, en maçonnerie, en métal.
Les lamelles de Sika® CarboDur® S sont collées sur la structure à renforcer à l’aide de l’adhésif structural Sikadur® -30.
Consulter le Notice Produit de l’adhésif concerné.

  • Insensible à la corrosion
  • Très haute performance
  • Excellente durabilité et résistance/tenue à la fatigue
  • Facile à transporter (légèreté, conditionnement en rouleau)
  • Longueur illimitée (rouleau de 10 à 250 mètres suivant le type de lamelle)
  • Application économique (pas de matériel de levage, ni de serrage)
  • Peut recevoir un revêtement (peinture, mortier:)
  • Croisement aisé des lamelles grâce à la faible épaisseur
  • Facilité d’application, en particulier en sous face, sans moyen auxiliaire de placage ni de serrage
  • Facile à préparer, applicable en plusieurs couches superposées
  • Finition excellente des bords de lamelles (imprégnation et alignement des fibres) obtenue lors de la fabrication par pultrusion
  • Tests approfondis et approuvés disponibles dans de nombreux pays

trouver un distributeur
Notice technique Voir tous les documents

Utilisation

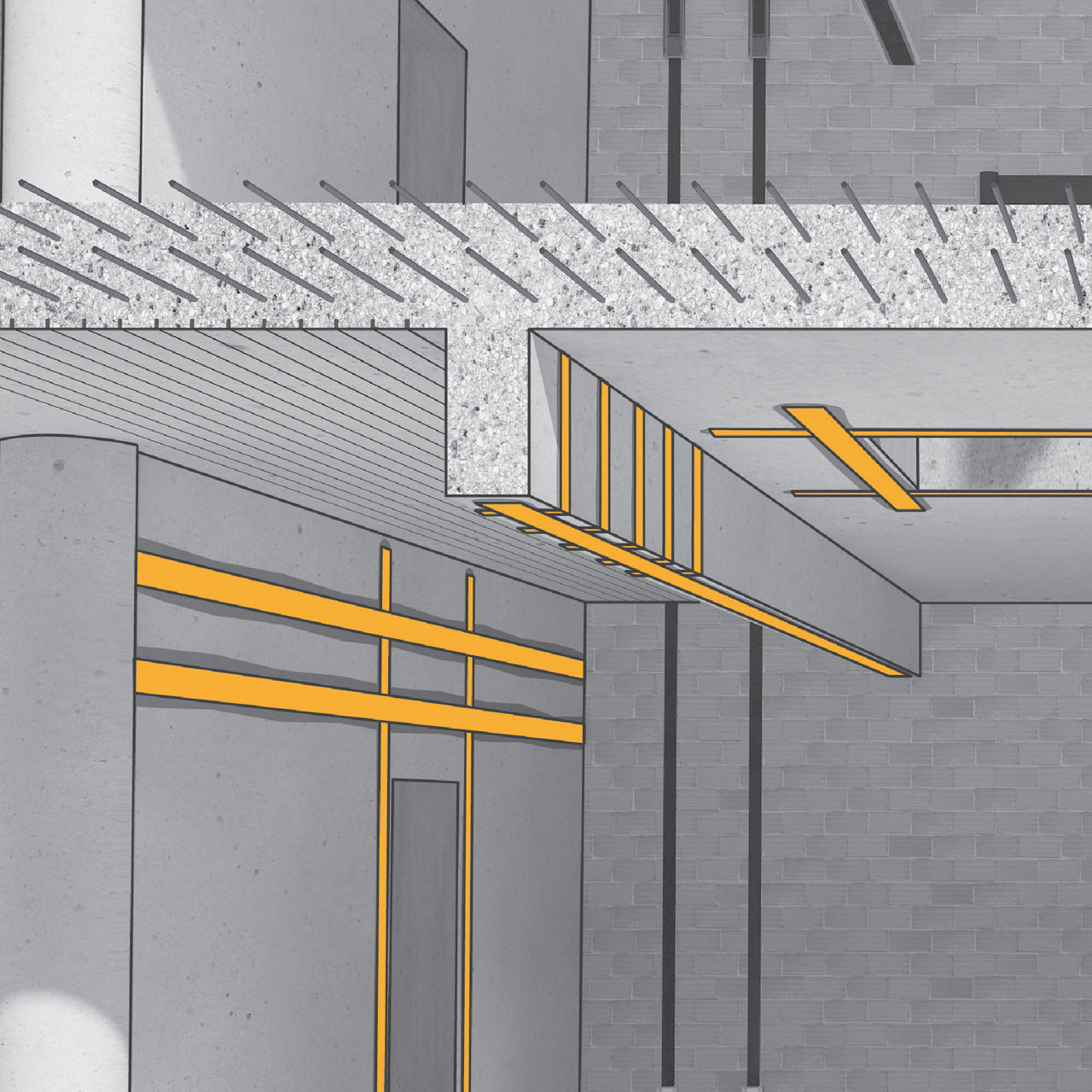

Différents cas de renforcement de structures :
Augmentation de charges
  • Augmentation de la capacité portante des poutres, des dalles : augmentation des charges d’exploitation, trafic, changement de destination du local, :
Endommagement des éléments de structures
  • Dégradation des matériaux de la structure
  • Corrosion, diminution ou sectionnement d’armatures internes
  • Accidents (impact de véhicule, séisme, incendie,...)
Amélioration des conditions de service et de durabilité
  • Réduction de flèche et d’ouverture de fissure
  • Réduction des contraintes dans les armatures internes
  • Amélioration de la résistance/tenue à la fatigue de la structure
  Modification de la structure
  • Création de trémies (voile, dalle, poutre:)
  • Suppression de murs, poteaux
Renforcement préventif
  • Renforcement parasismique (Eurocode 8)
  • Impact, explosion, etc
Défauts de conception, défauts de calcul
  • Insuffisance ou déficience des sections d’acier interne
  • Défaut de positionnement des armatures dans le béton

Avantages

  • Insensible à la corrosion
  • Très haute performance
  • Excellente durabilité et résistance/tenue à la fatigue
  • Facile à transporter (légèreté, conditionnement en rouleau)
  • Longueur illimitée (rouleau de 10 à 250 mètres suivant le type de lamelle)
  • Application économique (pas de matériel de levage, ni de serrage)
  • Peut recevoir un revêtement (peinture, mortier:)
  • Croisement aisé des lamelles grâce à la faible épaisseur
  • Facilité d’application, en particulier en sous face, sans moyen auxiliaire de placage ni de serrage
  • Facile à préparer, applicable en plusieurs couches superposées
  • Finition excellente des bords de lamelles (imprégnation et alignement des fibres) obtenue lors de la fabrication par pultrusion
  • Tests approfondis et approuvés disponibles dans de nombreux pays


Emballage

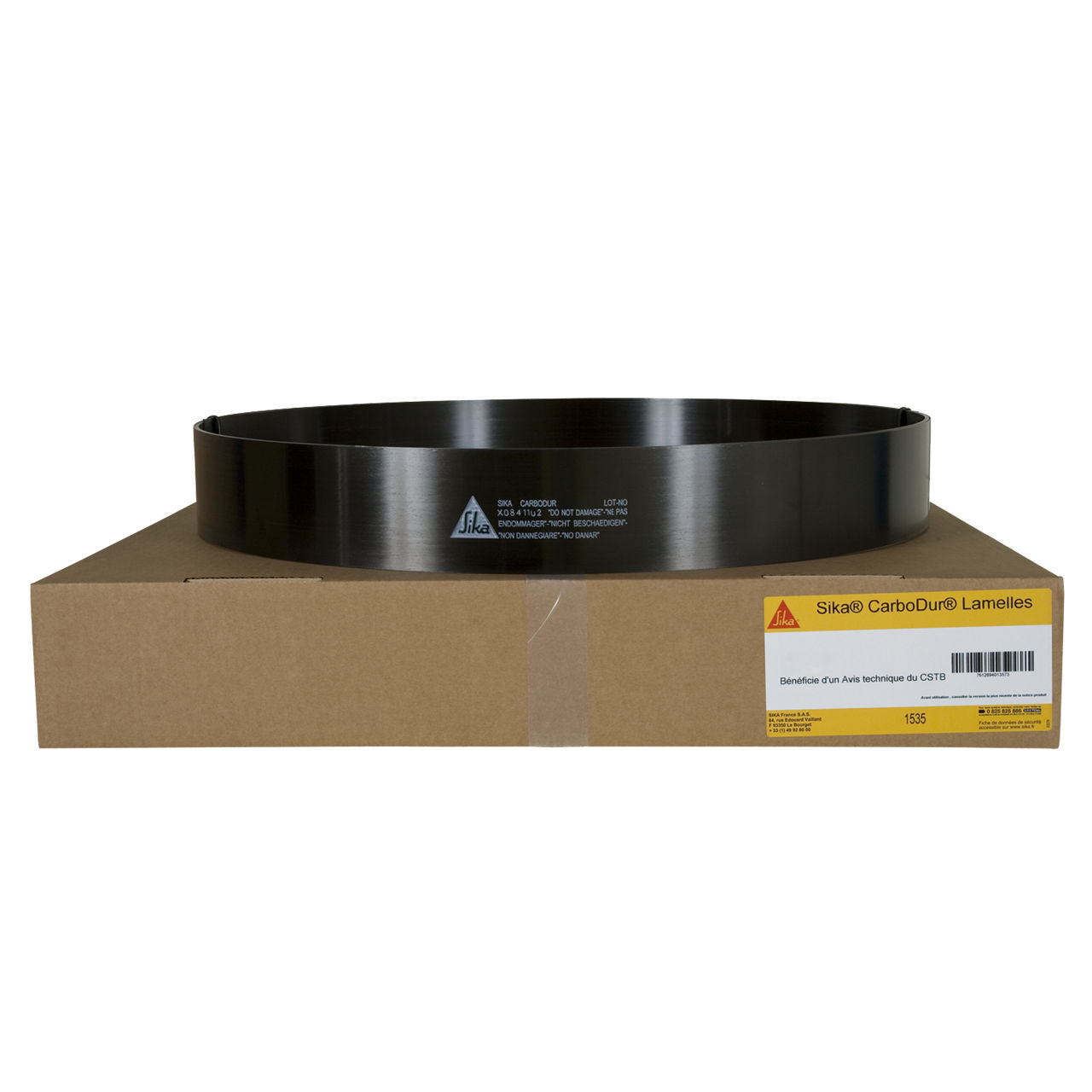

Suremballage carton pour les rouleaux de 10, 25, 50 m
Suremballage en caisse en bois pour les rouleaux de 250 m

Couleur

PRFC (Polymère Renforcé de Fibres de Carbone – matrice résine époxy) de couleur noire

Détails produits

Environnement et sécurité

AGRÉMENTS / NORMES

France :
- Avis Technique CSTB n°3.3/20-1021-V1
- Essais de traction et de cisaillement inter-laminaire sur les Lamelles PRFC (avant et après vieillissement accéléré)
- Essai de cisaillement sur béton, et traction directe, après 18 mois de vieillissement en enceinte climatique (40°C et 95% HR)
- Essai de tenue aux UV du système Sika® CarboDur® (avec et sans revêtement de protection Sikagard®)


Slovaquie: TSUS, Building Testing and research institutes, Technical Approval TO-09/0080, 2009: Systémy dodatočného zosilňovania konštrukcií Sika® CarboDur® a SikaWrap® (Slovak).


Pologne: Technical Approval ITB AT-15-5604/2011: Zestaw wyrobów Sika CarboDur do wzmacniania i napraw konstrukcji betonowych (Polish)
Pologne: Technical Approval IBDiM Nr AT/2008-03-0336/1 „Płaskowniki. pręty, kształtki i maty kompozytowe do wzmacniania betonu o nazwie handlowej: Zestaw materiałów Sika CarboDur® do wzmacniania konstrukcji obiektów mostowych (Polish) Fib, Technical Report, bulletin 14: Externally bonded FRP reinforcement for RC structures, July 2001 (International).


USA: ACI 440.2R-08, Guide for the Design and construction of Externally Bonded FRP Systems for strengthening concrete structures, July 2008, (USA).


Royaume Uni: Concrete Society Technical Report No. 55, Design guidance for strengthening concrete structures using fibre composite material, 2012 (UK).


Suisse: SIA 166:2004 Klebebewehrungen


Italie: CNR-DT 200/2004 - Guide for the Design and Construction of Externally Bonded FRP Systems for Strengthening Existing Structures
Information produit

Teneur en Fibres

> 68%

Durée de Conservation

Illimité

Conditions de Stockage

à l’abri d’une exposition directe au soleil, au sec et à une température inférieure à 50°C.
Transport : uniquement en emballage d’origine ou protégé contre toutes dégradations mécaniques

Dimensions

Type

Section

Largeur

Epaisseur

Sika CarboDur S512 *

60 mm²

50 mm

1,2 mm

Sika CarboDur S614 **

84 mm²

60 mm

1,4 mm

Sika CarboDur S812 *

96 mm²

80 mm

1,2 mm

Sika CarboDur S1012 *120 mm²100 mm1,2 mm
Sika CarboDur S914 **126 mm²90 mm1,4 mm
Sika CarboDur S1014 **140 mm²100 mm1,4 mm
Sika CarboDur S626 **156 mm²60 mm2,6 mm
Sika CarboDur S1214 **168 mm²120 mm1,4 mm
Sika CarboDur S1512 *180 mm²150 mm1,2 mm

* tenu en stock (rouleau de 10, 25, 50, 250 m)
** sur commande spéciale en rouleau de 250 m. Nous consulter.
Information système

Structure du système

Le système décrit dans cette Notice doit être respecté et ne peut faire l’objet de modification.
Adhésif structural : Sikadur®-30
Pour des informations détaillées concernant la mise en place du système collé en surface du support, consulter l’avis technique CSTB n°3.3/20-1021-V1, et les notices des produits concernés.
Information technique

Résistance en traction du stratifié

Valeurs dans le sens longitudinal des fibres

(suivant la norme EN 2561)

Valeur moyenne

3 100 MPa

Valeur au fractile 5%

2 900 MPa

Module d'Élasticité en Traction du Stratifié

Valeurs dans le sens longitudinal des fibres

(EN 2561)

Valeur moyenne

170 000 MPa

Valeur au fractile 5%

165 000 MPa

Allongement à la Rupture en Traction du Stratifié

Valeurs dans le sens longitudinal des fibres

(suivant la norme EN 2561)

Valeur minimum

> 1,80%

Température de transition vitreuse

> 100 °C

(EN 61006)

Température de service

Consulter la Notice Produit de l'adhésif structural Sikadur -30

Application

Consommation

Consommation

Largeur du Sika® CarboDur® S

Sikadur®-30 (sur support et lamelle)

50 mm

0,20 à 0,28 kg/m

60 mm

0,24 à 0,32 kg/m

80 mm0,32 à 0,44 kg/m
90 mm0,40 à 0,56 kg/m
100 mm0,44 à 0,64 kg/m
120 mm0,45 à 0,80 kg/m
150 mm0,68 à 1,00 kg/m

La consommation indiquée correspond à une application standard. La rugosité et la planéité du support, le croisement de lamelles, la perte et les déchets peuvent entrainer une consommation plus élevée de l’adhésif, jusqu’à 20% supplémentaires.
Etapes d'applications

QUALITÉ DU SUPPORT

Planéité / irrégularité du support (selon Bulletin FIB 14)
- La surface à renforcer ne doit pas présenter de balèvres de coffrage ni saillies excédant 0, 5 mm.
- Vérifier la planéité de la surface à l’aide d’une règle métallique : la tolérance est fixée à 10 mm sous la règle de 2 m, et 4 mm sous la règle de 30 cm.
La qualité du support doit être contrôlée dans tous les cas. Un diagnostic de l’ouvrage est recommandé (norme NF EN 1504-9, Réparation et protection des structures en béton).

  • Sika® CarboDur® S collés en surface du béton :

La résistance en traction directe de la surface de béton préalablement préparée doit être de 1,5 MPa au minimum (2 MPa en moyenne). Si ces valeurs ne sont pas atteintes, les solutions alternatives peuvent être :
- Sika® CarboDur® S utilisé selon la technique « NSM », engravé en surface du béton
- Les tissus SikaWrap® se reporter à la notice technique du SikaWrap®-230 C ou -600 C. Consulter les Notices Produits
Le béton doit généralement être âgé de plus de 28 jours (prendre aussi en considération les conditions environnementales de durcissement, le type de béton, sa résistance).

  • Sika® CarboDur® S collés en surface des autres types de supports :

La structure bois, maçonnerie, ou métallique doit également faire l’objet d’un diagnostic.

PRÉPARATION DU SUPPORT

Le support doit recevoir une préparation de surface adaptée pour le rendre propre, sain, exempt de laitance, d’agents polluants, de graisse, d’huile, de particules friables, d’anciens revêtements, :
Le support ne doit pas être gelé, ni présenter de film d’eau en surface au moment de la mise en oeuvre de la colle.
Ne pas réaliser d’opération de collage en cas de risque de condensation sur le support. Contrôle à faire préalablement au démarrage du mélange du kit de l’adhésif Sikadur®-30.
Consulter l’Avis technique CSTB n°3.3/20-1021-V1.
